Principios ilustrados de ingeniería química: evaporador de película descendente

En una planta química, si queremos concentrar la leche para obtener leche condensada o eliminar el agua del jugo de frutas, ¿podemos simplemente verterlos en una olla grande y hervirlos? ¡Por supuesto que no! Sustancias como la leche, el jugo y las soluciones farmacéuticas son muy delicadas (sensibles al calor). Tan solo un minuto adicional a alta temperatura puede destruir los nutrientes y alterar el sabor.

¿Qué podemos hacer entonces? Los ingenieros inventaron una solución eficaz: el evaporador de película descendente.

En lugar de “hervir una olla grande”, deja que el líquido se “deslice”.

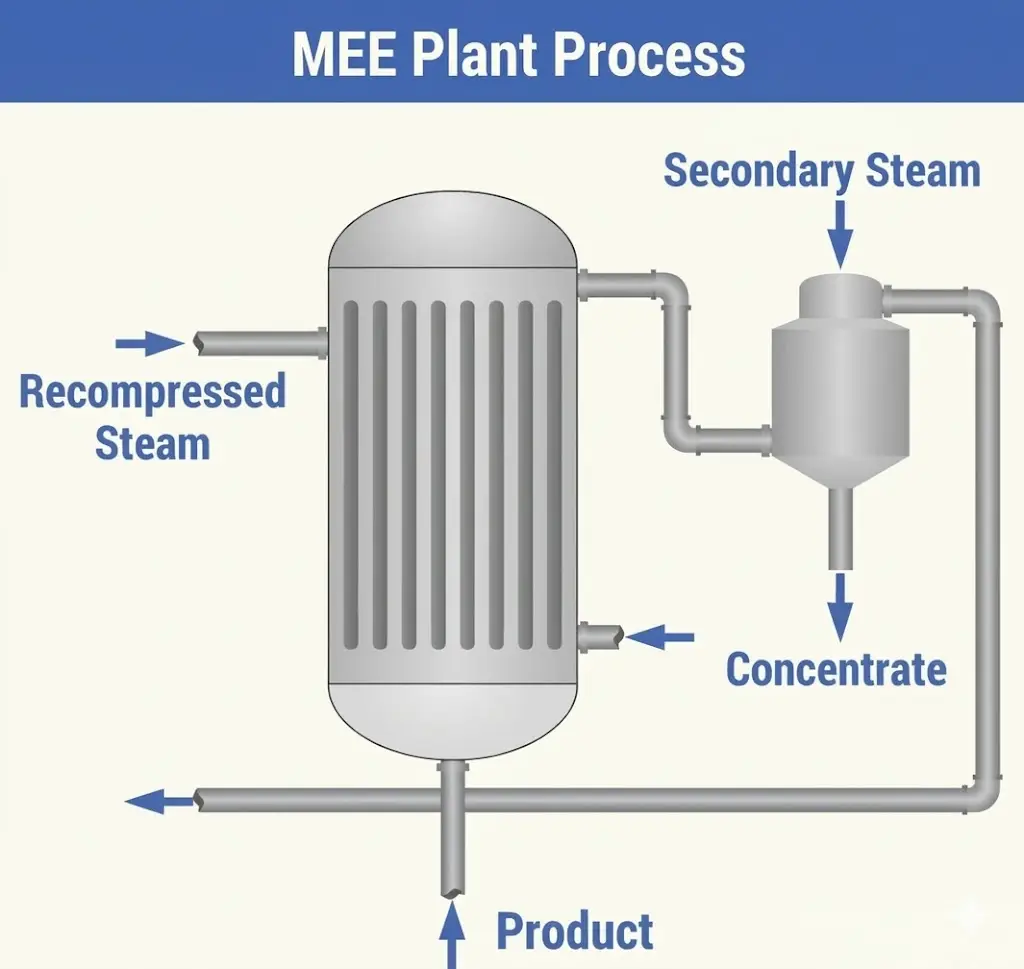

1. Vista macroscópica: un tobogán acuático impulsado por la gravedad.

(Se refiere a: estructura general y diagrama de flujo de un evaporador de película descendente)

A diferencia de la ebullición ordinaria, el proceso en un evaporador de película descendente se realiza "de arriba hacia abajo":

· Entrada (arriba, flecha verde): El líquido de alimentación entra por la parte superior.

· Flujo (corrientes centrales azules): El líquido no llena todo el equipo. En cambio, fluye hacia abajo por las paredes internas de los tubos verticales por efecto de la gravedad.

· Calefacción (zona roja exterior): El vapor caliente rodea la parte exterior de los tubos. A medida que el líquido fluye hacia abajo, se calienta rápidamente a través de la pared del tubo.

· Resultado: Debido a que el líquido forma una película delgada, la transferencia de calor es extremadamente rápida. Antes de llegar al fondo, la mayor parte del agua ya se ha evaporado y convertido en vapor, "escapando".

Analogía simple:
Imagina deslizarte a gran velocidad por un tobogán acuático en un parque acuático. Al bajar rápidamente (tiempo de permanencia corto), cuando llegas a la piscina, gran parte del agua de tu cuerpo (disolvente) ya se ha evaporado por el viento (calor). El objetivo se logra sin sobrecalentarse.

2. Vista microscópica: “Pasta hueca” dentro de los tubos

(Se refiere al mecanismo de formación de película dentro de un solo tubo)

Si abrimos un tubo y observamos con atención, veremos la verdadera magia:

· Película para paredes (capa líquida azul): El líquido no llena el tubo como el agua del grifo. En cambio, forma una fina película que se adhiere firmemente a la pared interior.

· Canal central (núcleo de vapor blanco): ¡El centro del tubo está vacío! Sirve como conducto exclusivo para el vapor generado (vapor secundario).

· Estallido de burbujas (cambio de fase): En la superficie de la película se forman y estallan continuamente pequeñas burbujas, liberando vapor en el canal central.

Analogía simple:
Imagina que preparas un panqueque. Si dejas la masa espesa, se cocinará lentamente y podría quemarse. Pero si la extiendes en una capa fina, se cocinará en segundos. El evaporador de película descendente utiliza el mismo principio: extender el líquido en una capa fina para una rápida transferencia de calor.

3. Componente clave: El cabezal de ducha "perfectamente equilibrado".

(Se refiere al distribuidor de líquido en la parte superior)

Este es el núcleo del sistema. ¿Qué sucede si algunos tubos reciben más líquido mientras que otros reciben menos?

Los tubos que no contengan suficiente líquido se sobrecalentarán, lo que provocará que los residuos (como los azúcares) se quemen y formen incrustaciones, que finalmente obstruirán los tubos.

Por eso necesitamos un distribuidor de líquidos.

· Distribución uniforme: La imagen muestra una placa de metal diseñada con precisión, como una alcachofa de ducha perfecta.

· Cobertura uniforme: Primero, el líquido se extiende uniformemente sobre la placa y luego fluye a través de orificios o vertederos cuidadosamente diseñados hacia cada tubo por igual.

Analogía simple:
Es similar a un sistema de riego agrícola. Cada fila (tubo) debe recibir la misma cantidad de agua. Si un solo tubo se seca, puede quemarse y ensuciarse, lo que obliga a detener todo el sistema para su limpieza.

Las tres ventajas clave de un evaporador de película descendente

· Rápido: Tiempo de residencia muy corto (normalmente de unos pocos segundos a decenas de segundos), lo que evita la degradación térmica.

· Delgada: El flujo laminar garantiza una excelente transferencia de calor, lo que requiere temperaturas más bajas para la evaporación.

· Smooth: El flujo impulsado por la gravedad reduce la resistencia y el consumo de energía.
